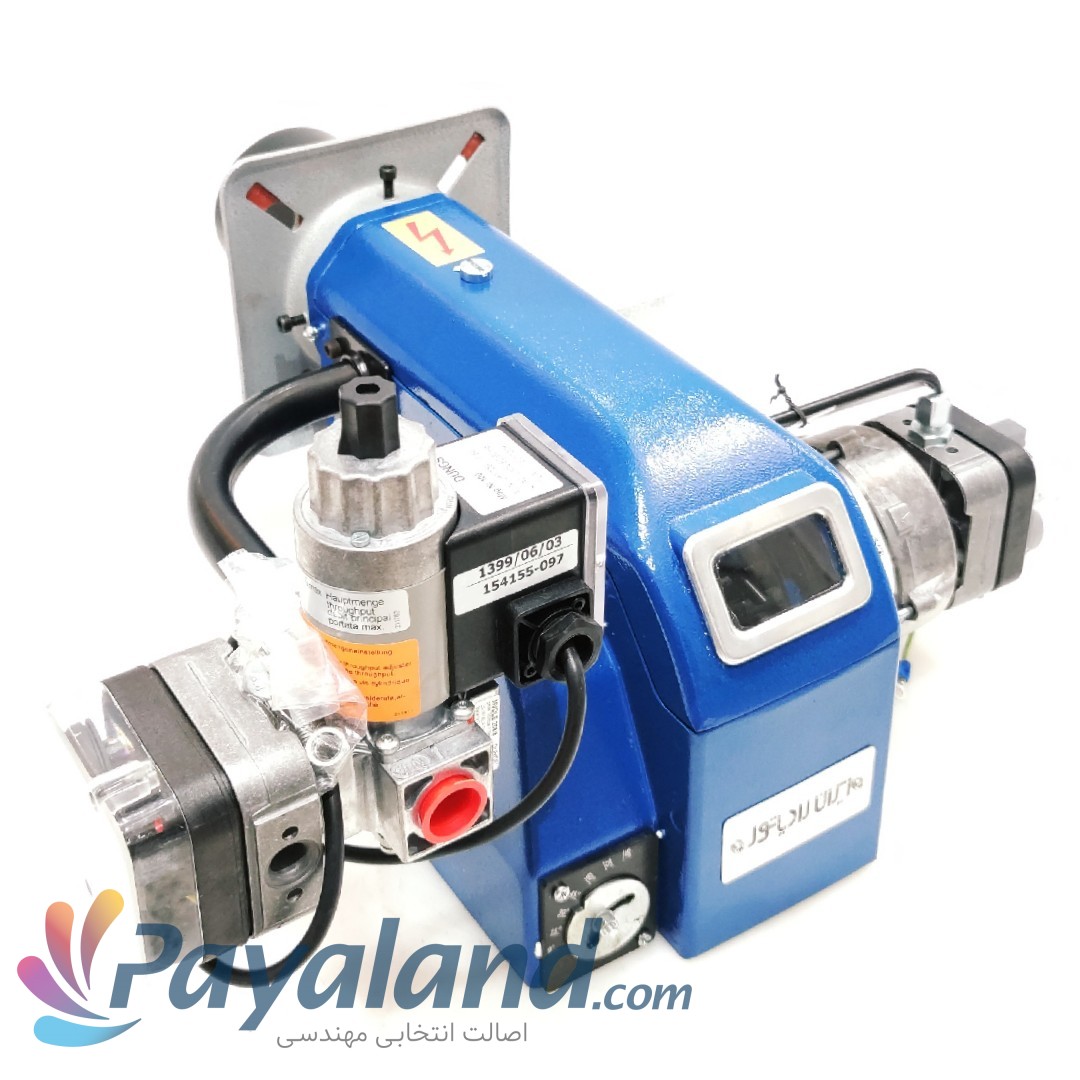

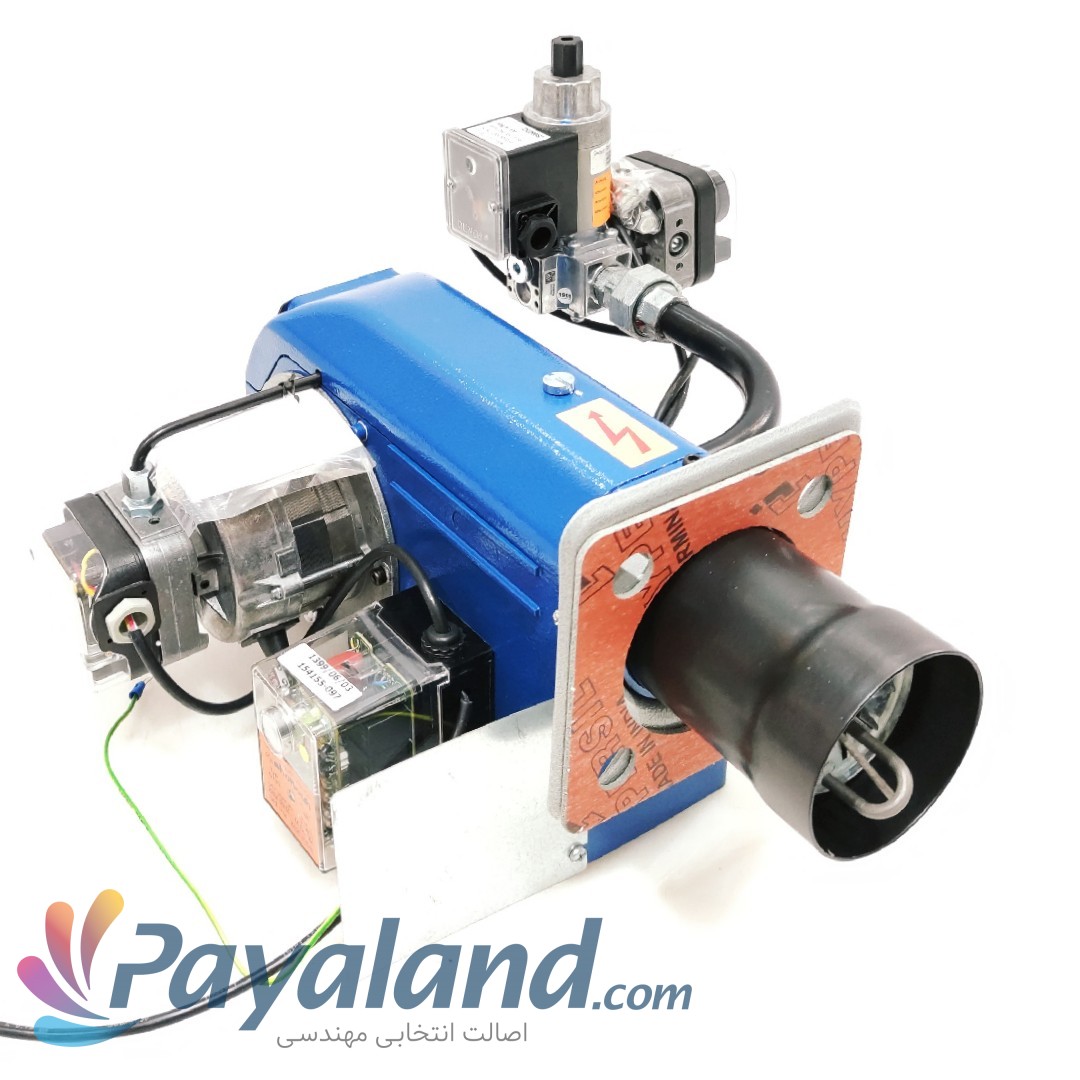

ويژگي هاي مشعل گازي ايران رادياتور مدل RAN 25:

• مشعل هاي ايران رادياتور از مدل 800,000 کيلوکالري به بالا داراي تابلو برق مي باشند.

• هرگونه تغيير احتمالي در قيمت مشعل هاي گازي ايران رادياتور در زمان استعلام خريد اعلام مي گردد.

• به طور کلي تابلو برق مشعل گازي ايران رادياتور مدل RAN 25 به صورت يکپارچه و متصل به مشعل مي باشد.

• هنگام انتخاب مشعل گازي ايران رادياتور مدل RAN 25، به قطر لوله شعله پوش آن جهت امکان ورود لوله فوق در ديگ و نصب مشعل کاملا توجه فرمائيد.

• بطور کلي هنگام انتخاب مشعل گازي ايران رادياتور مدل RAN 25 ، علاوه بر لزوم توجه به نوع سوخت مشعل ، لازم است به دلايل مختلف ظرفيت مشعل حدود 20% بيشتر از ظرفيت ديگ يا محفظه احتراق هيتر در نظر گرفته شود.

• نصب فيلتر گاز با سايز و فشار کار مناسب بعد از شير ربع گرد گاز و قبل از رگولاتور گاز و شيرهاي برقي ضربه اي يا تدريجي گاز مشعل ، از اولين تجهيزات موردنياز خط گاز در مشعل هاي گازسوز مي باشد.

• از تقسيم حداکثر قدرت گرمايش مشعل گازي ايران رادياتور مدل RAN 25 بر عدد 9200 حداکثر مقدار مصرف گاز مشعل گازي ايران رادياتور مدل RAN 25 بر حسب متر مکعب در ساعت بدست مي آيد.

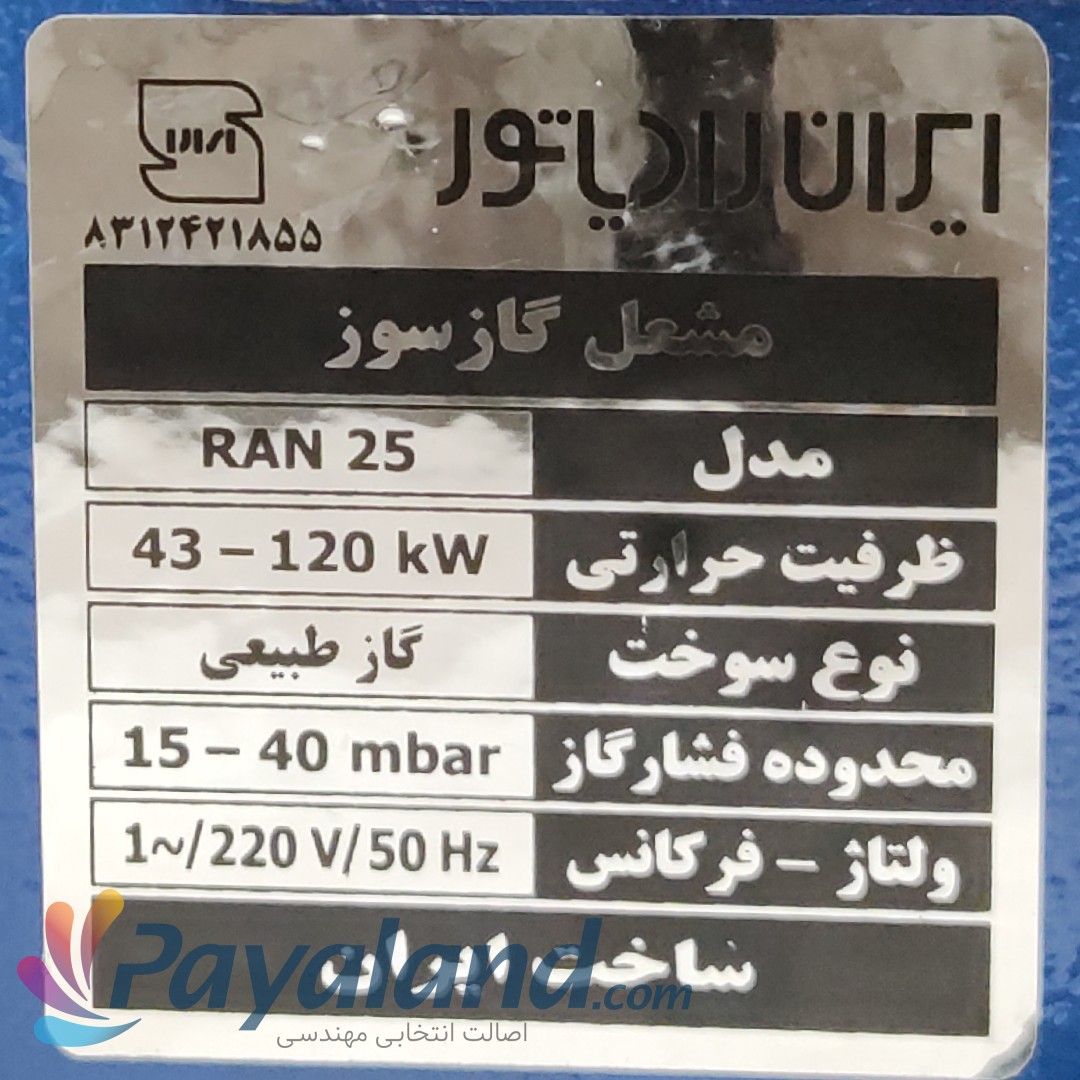

• مشعل گازي ايران رادياتور مدل RAN 25 با سوخت گاز طبيعي شهري کار کرده و بر اساس ظرفيت و توان حرارتي، نياز به فشار گاز مناسب دارد. فشار گاز مناسب و مورد نياز مشعل گازي ايران رادياتور مدل RAN 25 (حتي تا ظرفيت 800,000 کيلو کالري) معادل 1/4 پوند يا 17.5 ميلي بار (فشار گاز شهري ) و در ظرفيت هاي بالاتر معادل 2 پوند يا 140 ميلي بار (فشار گاز صنعتي ) مي باشد.

• چنانچه فشار خط گاز تامين سوخت مشعل 2 پوند باشد ،استفاده از بالانسر (Balancer) جهت تنظيم و بالانس تغييرات اندک فشار گاز تغذيه مشعل گازي با سايز و دبي موردنياز گاز مشعل،در ابتداي خط گاز ضروري است. همچنين در صورتيکه فشار گاز تغذيه مشعل بالاتر از 2 پوند (15 يا 30 تا حداکثر 60 پوند) باشد، نصب رگولاتور گاز با سايز،فشار کار و دبي گاز مناسب نيز در ابتداي خط گاز مشعل ضروري است.

عملکرد مشعل گازسوز ايران رادياتور:

• دبي هواي ورودي توسط دمپر هوايي که در بدنه مشعل نصب شده است، براساس ظرفيت آن بصورت دستي يا موتوري کنترل مي شود.

• جريان گاز از يک فيلتر عبور کرده ، با هواي احتراق مخلوط شده و آماده احتراق مي‌گردد. اگر فشار هواي احتراق از حدي کمتر شده و يا فشار گاز از مقدار مورد نظر بيشتر يا کمتر شود، اين موضوع توسط سنسورهاي فشارِ تعبيه‌شده حس گرديده و مشعل به وسيله پرشر سوئيچ هاي هوا و گاز از طريق فرمان رله، خاموش مي‌شود.

اهميت تنظيم سوخت و هواي مشعل گازسوز ايران رادياتور:

احتراق‌ کامل سوخت حاصل تنظيم دقيق نسبت سوخت و هوا است. هرچه اين نسبت با دقت بيشتري تنظيم شود راندمان احتراق بالاتر رفته و در نتيجه به سوخت کمتري احتياج است. در مشعل‌هاي کوچک تنظيم هواي موردنياز احتراق مشعل توسط دمپر دستي انجام مي شود ولي در مشعل هاي بزرگ اين تنظيم به کمک دمپر اتوماتيک هواي مورد نياز احتراق تامين مي‌شود. البته با توجه به آنکه دماي هواي ديگ موتور‌خانه و رطوبت آن در طول سال متغير است ، در مشعل هاي بزرگ ، بايد در هر فصل دمپر‌ هوا مورد تنظيم مجدد قرار گيرند. امروزه مشعل‌هاي مدرن مجهز به يک سيستم کنترل هوشمند PLC هستند که به صورت اتوماتيک نسبت بين سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظيم مي‌نمايند.

با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخي تلفات حرارتي ، هنگام انتخاب مشعل، ظرفيت مشعل را حدود 20 درصد بيشتر از ظرفيت ديگ در نظر مي گيريم.

• ارزش حرارتي هر ليتر گازوئيل تقريبا معادل K.cal 8500 مي باشد.

• ارزش حرارتي هر کيلوگرم گازوئيل تقريبا معادل K.cal 10500 مي باشد.

• ارزش حرارتي هر متر مکعب گاز طبيعي تقريبا معادل K.cal 9200 مي باشد.

• به ازاء هر 300 متر افزايش ارتفاع از سطح در يا بدليل کاهش غلظت هوا ، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش مي يابد.

گارانتي مشعل گازي ايران رادياتور مدل RAN 25:

مشعل گازي ايران رادياتور مدل RAN 25 داراي 1 سال گارانتي شرکت ايران رادياتور مي باشد.

اجزاي اصلي مشعل گازي ايران رادياتور:

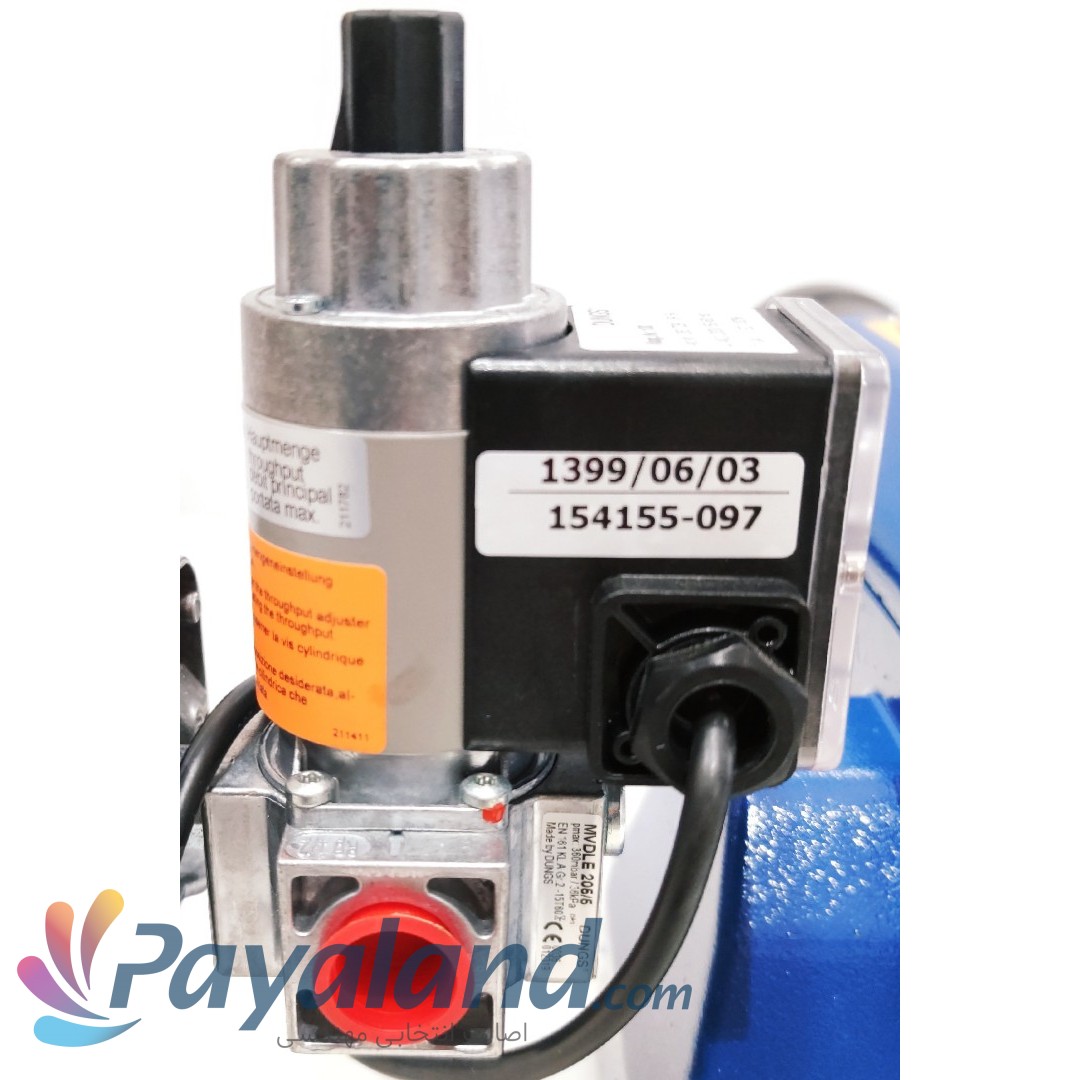

1. شير برقي

o يا شير مغناطيسي که در مسير گاز قرار مي گيرد و جهت ايجاد يک شعله ثابت و مطمئن مورد استفاده قرار مي گيرد وظيفه شير برقي مشعل گازي ايران رادياتور باز کردن مسير گاز به صورت تدريجي و آرام تا زماني که شعله ثبات پيدا کند و در نهايت مسير گاز را تا حداکثر جريان تنظيم شده باز مي کند.

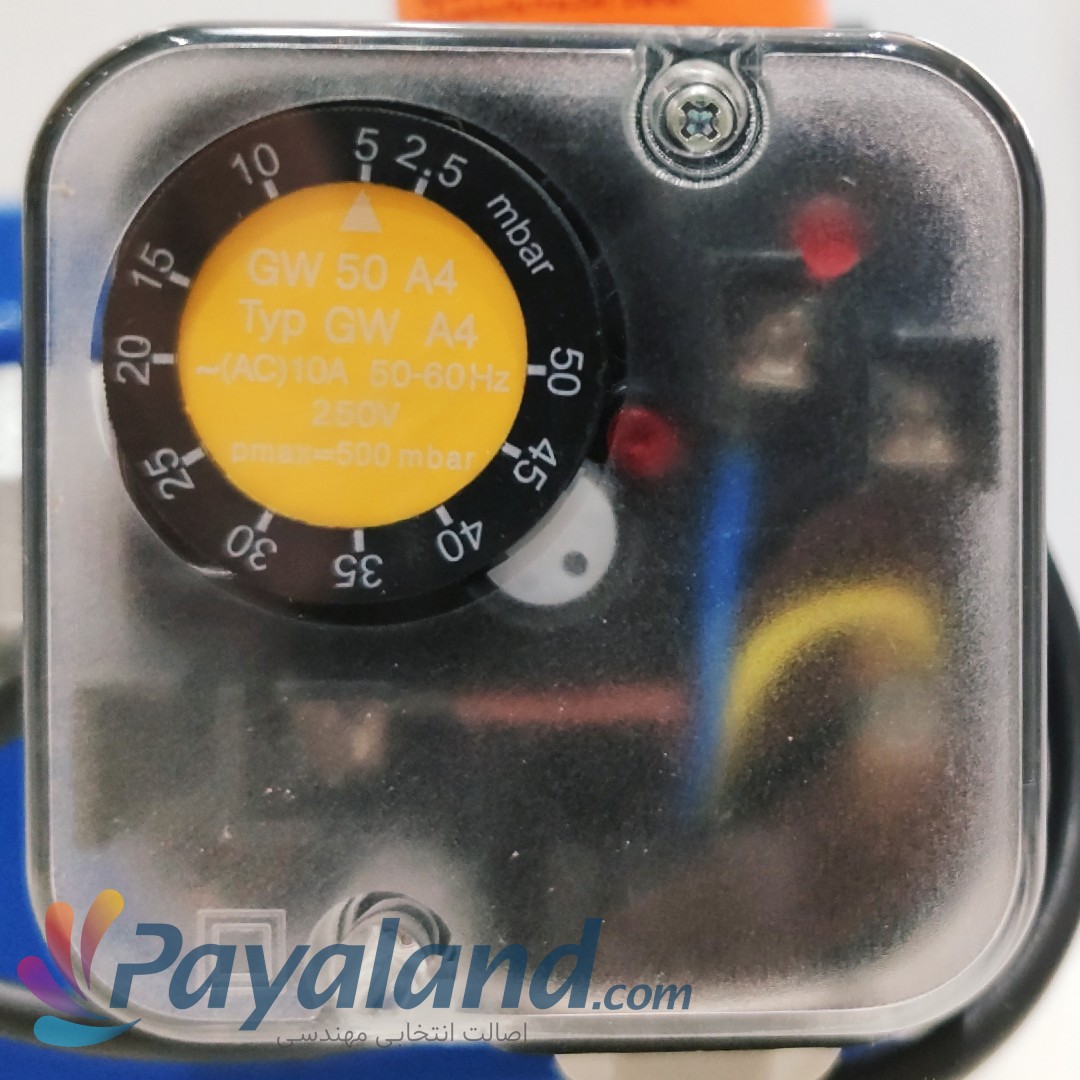

2. کليد کنترل فشار گاز (پرشر گاز)

o جهت ايمني بيشتر از يک کليد کنترل فشار گاز استفاده مي شود که وظيفه اين دستگاه کنترل فشار کم گاز ورودي به مشعل مي باشد زماني که گاز ورودي به سيستم از حد مجاز کمتر باشد پرشر گاز، شير برقي را مي بندد. جهت تنظيم کليد کنترل فشار گاز از يک احرم زرد رنگ که روي آن قرار گرفته حداقل فشار مورد نظر مشعل تنظيم مي گردد.

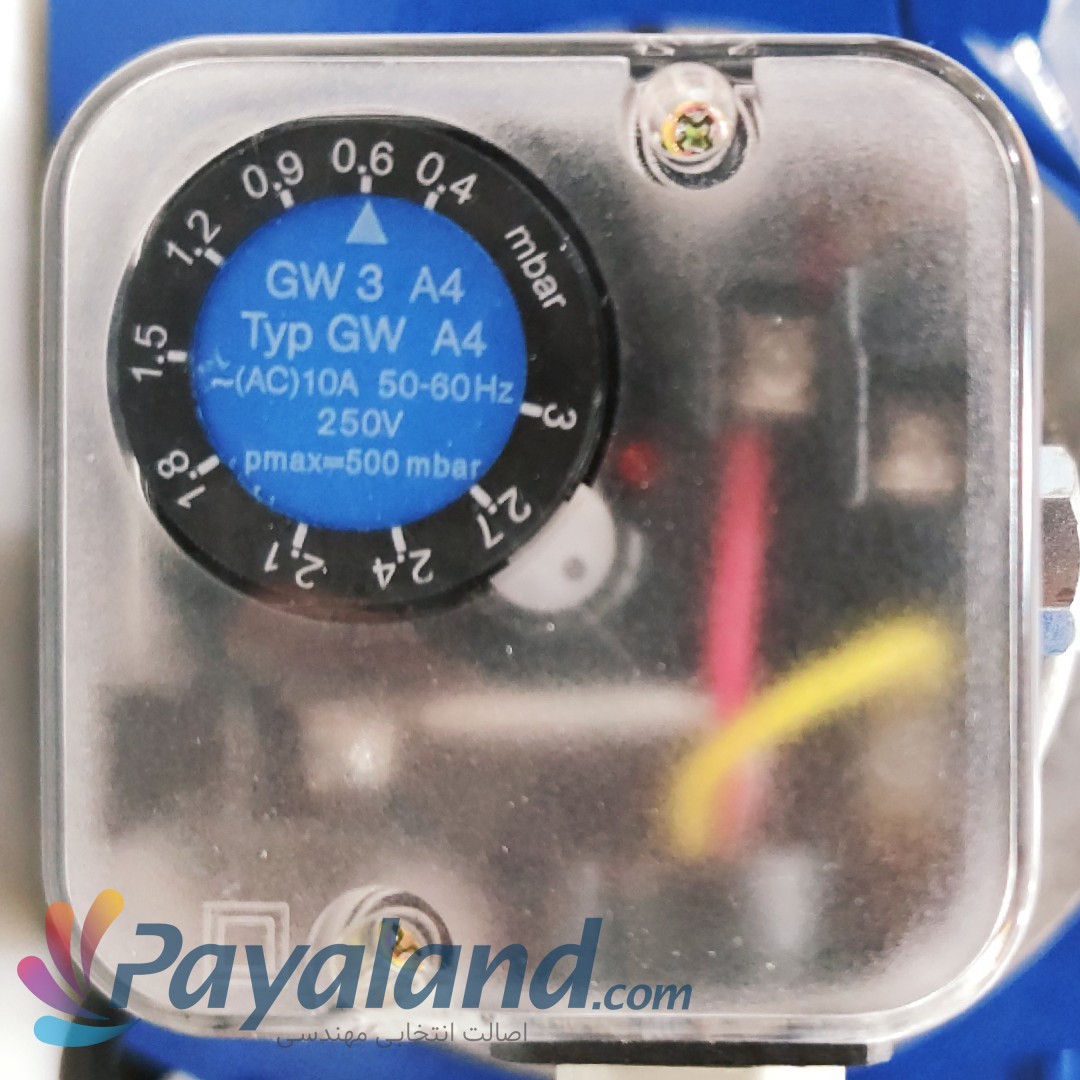

3. کليد کنترل فشار هوا (پرشر هوا)

o براي يک احتراق کامل و ايجاد اشتعال سوخت نيازمند هوا به مقدار لازم نياز است که توسط فن مشعل گازي تامين مي گردد. زماني که هواي مورد نياز از طريق فن دمنده مشعل تامين گردد کليد کنترل فشار هوا به رله مشعل فرمان در مدار بودن فن را صادر مي کند در غير اين صورت مشعل خاموش مي شود.

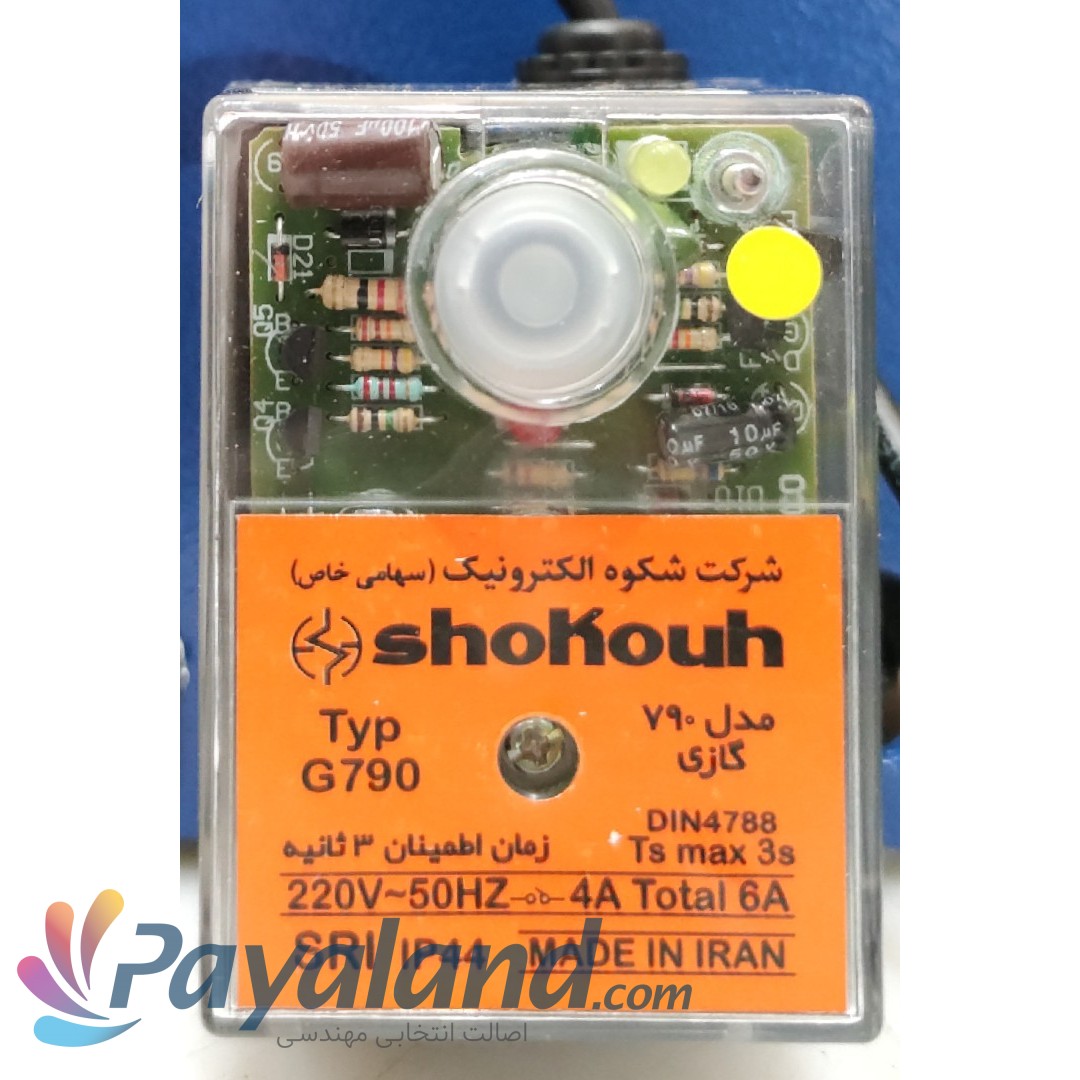

4. رله کنترل کننده مشعل گازي

o يکي از مهمترين قطعات مشعل گازي ايران رادياتور رله مي باشدکه تمامي سيگنال ها به اين قطعه ارسال مي گردد براي فرمان دادن به مشعل جهت ايجاد اشتعال و فرمان خاموش کردن به مشعل را صادر مي کند.

5. يون

o مشعل گازي ايران رادياتور مجهز سيستم يوني براي کنترل شعله مي باشد از سيستم مهاي فتوسل يا چشمي در مشعل هاي گازوئيلي و دوگانه سور مورد استفاده قرار مي گيرد.

6. الکترود هاي جرقه زن يا ترانس جرقه

o رله مشعل با ارسال فرمان به ترانس جرقه باعث مي شود ترانس با افزايش ولتاژ ورودي تا 10 کيلو ولت باعث ايجاد يک قوس الکتريکي بر سر الکترود هاي جرقه مي گردد. با ايجاد جرقه در دو سر الکترود هاي جرقه و اختلات گاز و هوا ايجاد اشعاد مي گردد.

7. دمپر هواي هيدروليک

o در مشعل هاي گازوئيل سوز از يک هيدروجک يا همان دمپر هواي هيدروليکي استفاده مي شود اين دمپر ميزان عبور هوا را با استفاده از نيروي هيدروليک پمپ گازوئيل و لينک بندي آن با يک جک هيدروليکي تنظيم مي نمايد.

8. دمپر هوا

o براي تنظيم هواي مورد نياز به مشعل ايران رادياتور از يک دمپر هوا استفاده مي گردد.
